On-premise 환경에서 GCP의 Private Google Access(PGA) 사용하기 – DNS 설정 가이드

목표 : PGA란 Google Cloud에서 Public 대역이 아닌 구글의 대역을 타고 통신을 할 수 있는 서비스입니다.
이는 크게 GCP VPC 내 Subnet에서 동작하는 GCP PGA가 있고, On-premise → GCP 통신시 사용할 수 있는 On-premise to PGA가 있습니다.
GCP PGA는 다음 포스팅에서 설명하도록 하고 이번 문서에서는 On-premise용 PGA 설정을 하기 위해 DNS설정을 변경하는 방안에 대해 알아보겠습니다.

전체 구성도





환경
OS : ubuntu 24.10
CPU : Core 1
MEM : 512MB

On-premise 환경
내부 네트워크 대역 : 192.168.1.0/24
VPN Gateway : 192.168.1.80
DNS Server : 192.168.1.70
DNS SW : Bind9

GCP 환경
내부 네트워크 대역 : 192.168.10.0/24
VPN IP : 34.64.61.94
On-premise용 Private Google Access 대역 : 199.36.153.4/30, 199.36.153.8/30





On-premise PGA를 사용하는 방안은 총 3가지가 있습니다.



1.  VPN을 통해 GCP를 사용할 서버, 클라이언트의 hosts 파일 변조
2. 온프레미스 환경에서 private.googleapis.com 또는 restricted.googleapis.com을 사용하여 Google API를 사설 IP(199.36.153.8~11)로 접근하도록 설정을 구성
3. On-premise DNS에서 GCP Cloud DNS로 *.googleapis.com에 대해서만 DNS Forward을 사용하기

   본 문서에서는 1, 2번방안에 대해 기술하겠습니다.



• hosts파일 수정을 이용한 방법
  간단한 테스트시 권장합니다.
  유의사항 : /etc/hosts파일은 정적매핑만 지원하므로 와일드카드(*) 지원불가, IP대역 (/30) 설정 지원되지 않습니다.

  각각의 서브도메인에 직접 매핑이 필요합니다.



  sudo vi /etc/hosts



  199.36.153.4 storage.googleapis.com
  199.36.153.4 storagetransfer.googleapis.com




• 온프레미스에서 *.googleapis.com 도메인을 private.googleapis.com으로 라우팅하도록 설정

   BIND9 설정 파일 구성

1. /etc/bind/named.conf.local 파일을 수정해서 googleapis.com 도메인에 대한 전용 DNS 영역을 생성



   sudo vi /etc/bind/named.conf.local


   다음 내용을 추가



   zone "private.googleapis.com" {
       type master;
       file "/var/cache/bind/db.private.googleapis.com";
   };

   zone "googleapis.com" {
       type master;
       file "/var/cache/bind/db.googleapis.com";
   };


2. private.googleapis.com DNS 레코드 생성
   /var/cache/bind/db.private.googleapis.com 파일을 생성합니다.

   sudo nano /var/cache/bind/db.private.googleapis.com


   해당 파일에 아래 내용을 입력합니다.

   $TTL    604800
   @ IN SOA ns1.example.com. admin.example.com. (
   3 ; Serial
   604800 ; Refresh
   86400 ; Retry
   2419200 ; Expire
   604800 ) ; Negative Cache TTL
   ;
   @ IN NS ns1.example.com.

   private.googleapis.com. IN A 199.36.153.8
   private.googleapis.com. IN A 199.36.153.9
   private.googleapis.com. IN A 199.36.153.10
   private.googleapis.com. IN A 199.36.153.11
   private.googleapis.com. IN AAAA 2600:2d00:0002:2000::


3. googleapis.com의 CNAME 설정

   /var/cache/bind/db.googleapis.com 파일을 생성합니다.

   sudo nano /var/cache/bind/db.googleapis.com




   해당 파일에 아래 내용을 입력합니다.

   $TTL    604800
   @       IN      SOA     ns1.example.com. admin.example.com. (
                                 3         ; Serial
                            604800         ; Refresh
                             86400         ; Retry
                           2419200         ; Expire
                            604800 )       ; Negative Cache TTL
   ;
   @       IN      NS      ns1.example.com.

   *.googleapis.com. IN CNAME private.googleapis.com.


   이제 모든 *.googleapis.com 질의는 private.googleapis.com zone에 있는 정보로 질의하게 됩니다.


4. BIND9 설정 테스트 및 적용
   아래의 명령어로 설정한 부분들이 정상적인지 확인합니다.



   sudo named-checkconf
   sudo named-checkzone googleapis.com /var/cache/bind/db.googleapis.com
   sudo named-checkzone private.googleapis.com /var/cache/bind/db.private.googleapis.com


5. BIND9 재시작


   sudo systemctl restart bind9

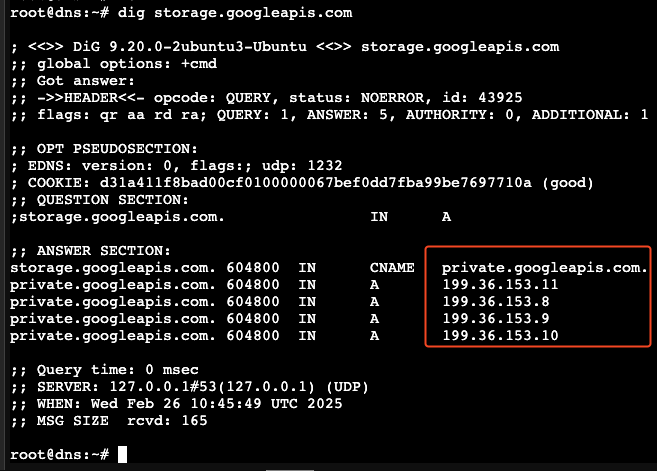

6. 설정이 정상적으로 적용되었는지 확인


   dig storage.googleapis.com @"dns serverIP"
   nslookup storage.googleapi.com "dns serverIP"

   응답이 private.googleapis.com(199.36.153.8~11)으로 나오면 성공적으로 설정이 완료되었습니다.




   이제 On-premise에서 Cloud VPN을 통해 GCP의  VM뿐만 아니라 PaaS서비스들( Bigquery, Cloud Storage등)을 사용할 수 있습니다.
